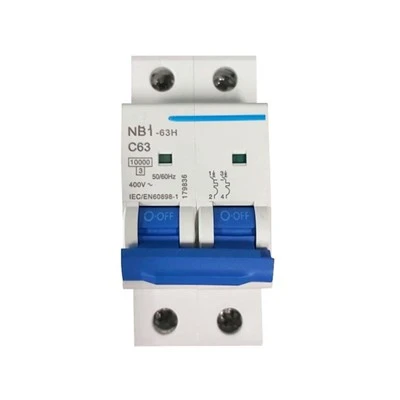

Solar-PV-DC-Miniatur-Leistungsschalter
Technische Spezifikationen und Datenblatt
|
Parameter |
Spezifikation |
|
Produkttyp |
Solar-PV-DC-Miniatur-Leistungsschalter (MCB) |
|
Anwendung |
Photovoltaik-Strings, Combiner-Boxen, Wechselrichter-DC-Eingänge, Energiespeichersysteme (BESS) |
|
Bemessungsbetriebsspannung (Ue) |
500 V Gleichstrom / 600 V Gleichstrom / 800 V Gleichstrom / 1000 V Gleichstrom / 1200 V Gleichstrom / 1500 V Gleichstrom |
|
Nennstrom (In) |
6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Anzahl der Pole |
1P, 2P, 3P, 4P |
|
Ultimative Bruchkapazität (Icu) |
6 kA / 10 kA (abhängig von Modell und Nennspannung) |
|
Reisekennlinien |
B-Kurve (3–5 Zoll), C-Kurve (5–10 Zoll), D-Kurve (10–20 Zoll) |
|
Bemessungsisolationsspannung (Ui) |
1000 V/1500 V Gleichstrom |
|
Bemessungsstoßspannungsfestigkeit (Uimp) |
4kV / 6kV |
|
Montageart |
35 mm Standard-DIN-Schiene (EN 60715) |
|
Terminalkapazität |
1 mm2 bis 25 mm2 (flexibel/starr) |
|
Klemmendrehmoment |
2.5 N·m |
|
Polaritätsdesign |
Nicht-polarisiertes/bi-direktionales Schalten verfügbar (genaue Verkabelungsanforderungen finden Sie in der Modellspezifikation) |
|
Mechanisches / elektrisches Leben |
20.000 Zyklen / 1.500 Zyklen (L/R<= 2ms) |
|
Betriebstemperatur |
-25 Grad bis +70 Grad |
|
Gehäusematerial |
PA66 (schwer entflammbar: UL94 V-0) |
|
Schutz vor Eindringen |
IP20 (IP40 nach Gehäusemontage) |
|
Compliance-Standards |
IEC/EN 60947-2, RoHS |
|
Zertifizierungen |
CE, CB, TÜV |
Technisches Design für Gleichstromfehlerunterbrechung
Herkömmliche Wechselstrom-Leistungsschalter können in Photovoltaik-Gleichstromkreisen nicht verwendet werden. In einem Wechselstromsystem durchläuft der Strom auf natürliche Weise zweimal pro Zyklus einen Stromnullpunkt, wodurch der Lichtbogen automatisch gelöscht wird. Gleichstrom (DC) sorgt für einen kontinuierlichen Stromfluss ohne Nulldurchgangspunkt, was das Löschen des Lichtbogens schwierig und gefährlich macht, wenn er mit Standard-Wechselstromgeräten betrieben wird.
Unser DC-MCB verfügt über eine spezielle magnetische Ausblas-Lichtbogenlöschkammer mit Lichtbogenteilern aus mehreren Platten aus Metall. Wenn ein Fehler auftritt, treibt das Magnetfeld den Lichtbogen schnell in das Splittergitter, wo er innerhalb von Millisekunden aufgeteilt, abgekühlt und gelöscht wird, wodurch ein Verschweißen der Kontakte und ein Durchbrennen des Gehäuses verhindert wird.
Kernproduktfunktionen
Thermischer-Magnetischer Überstromschutz
• Bimetallischer thermischer Auslöser: Schützt vor anhaltenden Überlastungen (z. B. geringfügige String-Überströme, die durch teilweise Fehlanpassungen der Verschattung oder Bedingungen mit hoher Einstrahlung verursacht werden).
• Elektromagnetischer Auslöser: Bietet sofortigen Kurzschlussschutz. Die Ansprechschwellen sind für PV-Fehlerströme kalibriert, die von Standard-AC-Fehlerprofilen abweichen.
Geformte Dimensionsstabilität (PA66-Gehäuse)
Inkonsistente Gehäuseabmessungen führen zu einer Fehlausrichtung der Anschlüsse beim Einbau in Anschlusskästen. Wir verwenden hochpräzise Spritzgussformen aus reinem technischem Thermoplast PA66 (flammhemmend nach UL94 V-0). Dies gewährleistet:
• Exakt 18 mm Modulbreite pro Pol, wodurch Spaltbildung auf DIN-Schienen verhindert wird.
• Stabile Wandstärke, die hohen Innendrücken bei Kurzschlussunterbrechung standhält.
• Präzise Ausrichtung des Anschlusshohlraums für sichere Kabelklemmung.

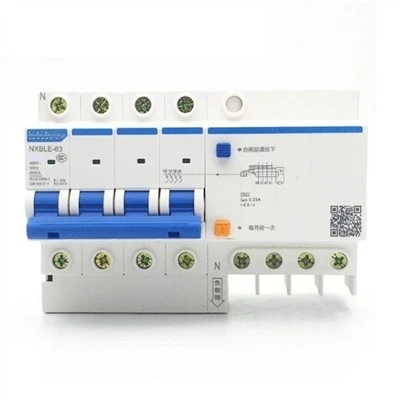

Polkonfigurationen und Nennspannungen
Die maximale Nennspannung hängt ausschließlich von der internen Polanordnung und der Reihenschaltungsverdrahtung ab und nicht von einer einfachen Multiplikation der einzelnen Polspannungen.
• 1P (bis zu 250 V DC): Wird für Niederspannungs-Hilfsstromkreise oder isolierte String-Abzweige verwendet.
• 2P (bis zu 500 V / 600 V / 1000 V DC): Schaltet sowohl positive als auch negative Leitungen gleichzeitig. Standardkonfiguration für transformatorlose Stringwechselrichter.
• 3P / 4P (bis zu 1200 V / 1500 V DC): Konzipiert für zentralisierte oder große String-Wechselrichter im kommerziellen und Versorgungsmaßstab-, die eine Hochspannungsisolierung erfordern.
Typische Anwendungsarchitektur
[PV-Strangmodule]
[Strangschutz / DC-Sicherung]
[DC Combiner Box] ──>[DC MCB (Unser Produkt: 1000 V/1500 V DC)]
[Solar Inverter DC Input] ──>[AC-Verteilung/Netz]
Combiner-Boxen:Wird an einzelnen String-Eingängen oder an der Haupt-DC-Ausgangsleitung installiert, um Arrays während der Wartung zu isolieren.
Dach- und C&I-Systeme:Die modulare 35-mm-DIN--Schienenfläche passt in standardmäßige wasserdichte IP65-Verteilergehäuse.
Energiespeichersysteme (BESS):Kompatibel mit bestimmten DC-Verteilungsleitungen für Hochspannungsbatterie-Racks (überprüfen Sie vor der Spezifikation die Parameter für den Fehlerstrom bei Batterieentladung).
Großhandel und OEM/ODM-Liefermöglichkeiten
Mindestbestellmenge (MOQ):500 Stück je Nennstrom (Standardfarbe: RAL 7035 Grau/Weiß).
Probenvorlaufzeit:3 bis 5 Werktage für Standardspezifikationen.
Vorlaufzeit für die Massenproduktion:20 bis 25 Tage pro Containerbestellung.
Logistik & Verpackung:Verpackt in verstärkten Exportkartons-mit individueller Anti-{1}Feuchtigkeitsetikettierung. (Detaillierte Kartonabmessungen, Bruttogewichte und Palettenkonfigurationen sind auf Anfrage zur Frachtberechnung erhältlich.)
Private Label / OEM-Dienstleistungen:Lasergeätzte Markenlogos, individuelle Laser-QR-Codes/Barcodes, spezielle Bedienungsanleitungen und individuell bedruckte Umkartons.
RFQ- und Bestellinformationen
Wenn Sie ein Angebot anfordern, geben Sie bitte die folgenden Parameter an:
|
Systemspannung |
(z. B. 1000 V DC oder 1500 V DC) |
|
Nennstrom |
(E.g., 16A, 32A, 50A) |
|
Anzahl der Pole |
(z. B. 2P oder 4P) |
|
Bruchkapazität |
(6kA oder 10kA) |
|
Mengen- und Anpassungsanforderungen |
(Standard-Fabrikmarke vs. OEM-Eigenmarke) |
Häufig gestellte Fragen
F: Was ist ein Solar-PV-DC-Miniatur-Leistungsschalter?
A: Ein Solar PV DC MCB ist ein Miniatur-Leistungsschalter, der speziell für den Schutz von Gleichstromkreisen entwickelt wurde, die in Photovoltaikanlagen verwendet werden. Abhängig von seiner Nennleistung und Ausführung bietet es Schutz vor Überlast- und Kurzschlusszuständen und übernimmt Schalt- oder Trennfunktionen sicher.
F: Warum kann ich keinen normalen AC-MCB für einen Solar-PV-Gleichstromkreis verwenden?
A: Wechselstrom- und Gleichstromunterbrechungen unterscheiden sich, da Gleichstrom nicht den natürlichen Stromnulldurchgang aufweist, der in Wechselstromkreisen auftritt. Ein in einem PV-Gleichstromkreis verwendeter Leistungsschalter erfordert eine entsprechende DC-Spannungsnennleistung und eine spezielle Lichtbogenlöschfähigkeit, um schwere Lichtbögen und Sicherheitsrisiken zu vermeiden.
F: Was ist der Unterschied zwischen einem PV-DC-MCB und einem AC-MCB?
A: Der Hauptunterschied besteht in der Unterbrechungsvoraussetzung-. PV-DC-MCBs sind für den Gleichstrombetrieb mit speziellen magnetischen Ausblaskammern ausgelegt und ausgelegt. Ihr Kontaktabstand, die Lichtbogenlöschanordnung und die Nennspannung unterscheiden sich grundlegend von denen von AC-MCBs.
F: Welche Gleichspannung verträgt Ihr Solar-PV-MCB?
A: Die maximale Gleichspannung hängt vom jeweiligen Modell und der Polkonfiguration ab. Unser gesamtes Produktsortiment umfasst 500 V Gleichstrom bis 1500 V Gleichstrom. Beispielsweise darf ein für 1000 V DC ausgelegtes Modell nicht nur deshalb als 1500 V DC-Leistungsschalter vermarktet werden, weil es über mehrere Pole verfügt; Die genaue Leistung ist ausdrücklich zertifiziert und im Datenblatt angegeben.
